Motorenoverzicht 2018

De meeste motoren zijn van mindere kwaliteit dan de excellente Mashima-motoren. Dat houdt niet in, dat het slechte motoren zijn. Ze worden soms aangetroffen in bekende merken.
M12/M14/M16 en M17 zijn rustige motoren, die meestal een schroefanker hebben. De Canon motoren hebben een geode naam en komen dicht bij de Mashima`s. De CN22 kan als vervanger voor Roco dienst doen; vergelijkbaar met de Mashima 18x33.

De M8 kan worden gebruikt voor bewegingen op de modelbaan, bijv. In watermolens, molens, enz.

De mini-motoren vaak in modelautootjes.

M18 past prima in te renoveren Lima en Fleischmann motoren; Sterk en geschikt voor 2-assers (draaistellen).
De M19 (iets zwakker dan M18) past ook in Lima en Fleischmann. Deze is iets dunner, waardoor de motor binnen de motorbehuizing past. Daardoor steekt de motor niet uit en is daardoor geschikt voor 3-assers (draaistellen). Het plaatsen van M18 en M19 vergt enig knutselwerk, waarbij het lijmpistool goed werk kan verrichten.

Bestel nr.

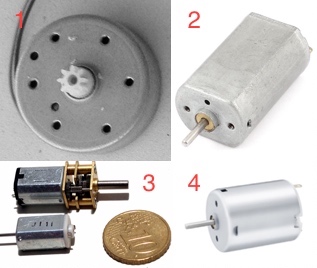

type

lengte huis

breedte

dikte

assen/aslengte

tandwiel/worm/anker

spanning

prijs

M1

2

19

15,2

12

2 (1,5) / 13,5+12

Worm M0,4

12v

7,95

M2

4

22,5

17,2

n.v.t.

1 (1,5) / 7

-

12v

5,--

M3

4

20

12

n.v.t.

1 (1,5) / 10,7

-

9v

6,--

M4

2

26,5

15,5

12

1 (1,5) / 9,5

-

12v

5,--

M5

2

19

15,5

12

1 (1,5) / 13,5+12

Worm M0,5

12v

7,95

M7

3

15

10 ??

8 ??

1 (1,0) / 7

geen

12v

8,95

M8

3

24,5

12

10

1 (3,0) / 9

met vertragingskastje

12v

11,95

M9

3

30,5

24

18,2

1 (2,0) / 20

-

12v

3,95

M10

2 (mini)

11,5

10

8

1 (1,0) / 5

-

12v

4,95

M11

2

30,5

15,2

12

2 (1,5) / 6+6

-

12v

7,95

M12

2

32,5

23,2

18,5

2 (2,0) / 9+8

geen schroefanker

12v

9,95

M13

2

20

10

8

2 (1,0) / 5+5

-

12v

8,50

M14

open

14

13,5

9,2

2 (1,5) / 16,5+3

geen schroefanker

12v

9,50

M15

2

15

12,2

10,5

2 (1,0) / 3,5+3,5

-

12v

7,50

M16

vierk.

25,5

18,2

1 (2,0) / 16,5

6-polig, superstil

12v

n.n.b.

M17

2

33

20,2

17,3

2 (2,0) / 16

geen schroefanker

12v

9,95

M18

1

13

1 (2,0) / 8

tandwiel/Lima/Fleischmann

12v

9,95

M19

1

11

1 (2,0) / 4,5

tandwiel/Lima/Fleischmann

12v

9,95

Canon

C12

2

20

12

10

2 (1,5) / 3,5+3,5

-

12v

23,50

LN12

4

32,5

12,6

-

2 (1,5) / 8+6,5

Coreless/type Faulhaber

12v

29,50

CN12

2

33

24

18

2 (2,0) / 16+16

-

12v

24,50

Mashima

Mashima's zijn van hoge kwaliteit. Laag stroomverbruik en behoorlijk afgegeven vermogen. De "10MHKx.." en "18x.." serie hebben en schroefanker, dus rustige loop en verwaarloosbare aanloopspanning resp. ankerkleef; Zij kunnen een loc ook extreem laten "kruipen" (12 minuten over 1 meter is gemeten). De nieuwe 10-serie heeft bovendien magneten van zeldzame aarden, waardoor er flink vermogen uit een klein motortje wordt geperst. Ze zijn voordelig en kunnen WEL op pulssturing en "digitaal" rijden. De 18x33 kan oudere Roco-motoren vervangen, en is tenminste vergelijkbaar met de veel duurdere "nieuwe" Roco-motoren. Ze zijn korter, dus kan er meestal nog een vliegwiel worden geplaatst (ook bij ons te verkrijgen). Inbouw in cardan-aangedreven Roco's en Lima's is eenvoudig (in/ombouwinstruktie is bij de 18-serie gevoegd). De inbouw in Roco-tenderaandrijvingen is iets lastiger.

LET OP: Mashima is gestopt met de productie van motoren. OP = OP!!!

Bestel nr.

lengte

breedte

hoogte

asdiam.

aslengte

schroefgaten

onbelast mA/rpm

max. verm. Watt/rpm

Open motoren 12V

9X16

16

9

13

1,5

10/10

8 M1,4

85/31.000

0,48/12.000

9X20

20

9

13

1,5

10/10

8 M1,4

60/17.000

0,62/8.500

CAN-Motoren 12V

10X15 MHK

15

10

12

1,5

10/10

8,5+8,5 M1,4

80/12.000

0,33/8000 *

10X20 MHK

20

10

12

1,5

10/10

8,5+8,5 M1,4

70/12.000

0,70/7500 *

10X24 MHK

24

10

12

1,5

10/10

8,5+8,5 M1,4

65/19.100

1,0/9000 *

12X20

20

12

14

1,5

10/10

8+8 M1,4

50/17.000

0,68/9.500

12X24

24

12

14

1,5

10/10

8+8 M1,4

40/12.000

0,48/6.000

14X20

20,2

15,8

13,8

2,0

10/10

8+10 M1,4/M2,0

100/17.000

1,26/9.000

14X32

32,5

15,8

13,8

2,0

10/10

8+10 M1,4/M2,0

60/11.400

onbekend

16X20

20

16

2,0

10

70/17.500

1,16/8.000

16X30

30

16

2,0

10

30/10.000

1,53/5.000

18X24 1)

24

18,4

23,2

2,0

10

12

80/9.200

1,56/5.000

18X30 2)

30

18,4

23,2

2,0

10

12

85/9.000

1,60/5.000

18X33 3)

33

18,4

23,2

2,0

10

12

90/8.500

onbekend

1) geschikt voor kleinere Lima's (bijv. V80 e.d.) en Lilliput (vervanging B�hler)

2) geschikt voor cardan-Lima's

3) geschikt voor cardan-Roco's (NS 1600/1100/2200/enz. en veel DB loks)

De 18-serie wordt ook gebruikt ter vervanging van de rumoerige Trix-motoren

* Voorlopige gegevens!

BB-Units

Dit zijn units die kompleet en rijklaar zijn (12V). De kwaliteit is zeer hoog! Ze zijn uitgerust met een Mashima-motor uit de 12-serie, hebben stalen wormen en schroefvormige messing wormwielen. Ook hier weer "even" onder de bak monteren. Te gebruiken als draaistel of als 2-assig frame bijv. voor (stoom-)trams of (0e-)loks. Door ons worden een paar versies uitgebracht voor bijv. de Hondekop, Mat46, DE II, enz. Het alternatief voor hen, die een betere aandrijving zoeken dat m.b.v. SPUDs. Bij een proefmodel deed een BB34 maar liefst twee uren over 1 meter (pulsgestuurd).

LET OP: Uitloop product vanwege productiestop Mashima motoren!

Wordt met inbouwmateriaal geleverd.
Momenteel nog leverbaar uit voorraad:

Bestel nr.

wielbasis

wieltype

profiel

antislip banden

voor bijv.

BB26/110

26,0 mm

schijf 11,6 mm

RP25-110

nee

diverse

BB26,5/110/gr

26,5 mm

schijf 11,6 mm

RP25-110

ja/nee

Koploper

BB28,7/110

28,7 mm

schijf 11,6 mm

RP25-110

nee

Blokkendoos

BB28,7/110/gr

28,7 mm

schijf 11,6 mm

RP25-110

ja/nee

Blokkendoos

BB31/110

31,0 mm

schijf 11,6 mm

RP25-110

nee

diverse

BB34/110/gr

34 mm

schijf 11,6 mm

RP25-110

ja/nee

Hondekop/Mat46 vervanging Lima/DE II

Opmerking:
Echte modelbouwers geven er de voorkeur aan om zonder anti-slipbandjes te rijden (banden horen onder bussen, niet onder treinen). Met digitale systemen (lastafhankelijke decoders of feedbackregelaars) worden eventuele problemen in de loopeigenschappen opgevangen. Een BB zonder bandjes loopt mooier en hoort een 4-tje op een 1% helling te kunnen trekken (mits alles soepel lopend is gemaakt). Hou er rekening mee dat een 2e BB nodig kan zijn.

Bij de BB34 en BB26,5 wordt een inbouwinstruktie (NL) bijgeleverd voor de Hondekoppen/Mat46/DE II/Koploper. Bij de overige BB's een algemene instruktie voor inbouw i.o.m. Lima. De wielen met RP25-88 zijn geschikt voor de meer puristen onder ons (exakte wieldiameter voor Hondekop e.d.). Gedragen zich minder goed op oud wisselmateriaal. Losse wielen leverbaar voor de aanpassing van de andere draaistellen (1 kant ge�soleerd). De 110 wielen en de NEM-wielen rijden "overal" op.
Waarschuwing: De units met "anti-slipbandjes" mogen niet zover worden belast, dat ze bij een stootblok nog vrolijk verder draaien en in rook op gaan. Lees de bijsluiter!

BB-Dummyunits

Deze units hebben dezelfde maten als de BB-units. Ze zijn uitgerust met dezelfde wielen en stroomafnemers. Het enige verschil is, dat de dummy's geen aandrijving hebben. Ideaal voor hen, die er tegenop zien om hun model zodanig aan te passen dat bijv. het meelopende draaistel in een Lima treinstel moet worden aangepast. Ook ideaal voor de zelfbouwer. Leverbaar in dezelfde maten als de aangedreven BB's; wielbases 25-40 mm.
Met wielen volgens "tabel BB"

Bestel nr.

wielbasis

wieltype

profiel

antislip banden

DBxxx/110

25-40 mm

zie tabel BB

nee

BB-1as Aandrijving

Weer een kompleet rijklaar bonbonnetje (12V). De kwaliteit is weer zeer hoog! Uitgerust met een Mashima 12x20; hebben stalen wormen en schroefvormige messing wormwielen en rechte tandwielen. Het alternatief voor hen, die weinig ruimte hebben in hun model en waarbij 1-assige aandrijving voldoende is (kleine loks, trams, enz.). Op de puntas van 2 mm zijn geen wielen bevestigd. Wielen (SEM, Gibson, Romford en vele andere) vanaf c.a. 8 mm (eventueel met bandjes) kunnen worden gebruikt. In ernstige overweging wordt gegeven om (een) andere as(sen) pendelend op te hangen (mmer adhesie, betere stroomafname, enz.). Uiteraard weer voorzien van uitvoerige instrukties.

Motorenoverzicht 2018 De meeste motoren zijn van mindere kwaliteit dan de excellente Mashima-motoren. Dat houdt niet in, dat het slechte motoren zijn. Ze worden soms aangetroffen in bekende merken. M12/M14/M16 en M17 zijn rustige motoren, die meestal een schroefanker hebben. De Canon motoren hebben een geode naam en komen dicht bij de Mashima`s. De CN22 kan als vervanger voor Roco dienst doen; vergelijkbaar met de Mashima 18x33. De M8 kan worden gebruikt voor bewegingen op de modelbaan, bijv. In watermolens, molens, enz. De mini-motoren vaak in modelautootjes. M18 past prima in te renoveren Lima en Fleischmann motoren; Sterk en geschikt voor 2-assers (draaistellen). De M19 (iets zwakker dan M18) past ook in Lima en Fleischmann. Deze is iets dunner, waardoor de motor binnen de motorbehuizing past. Daardoor steekt de motor niet uit en is daardoor geschikt voor 3-assers (draaistellen). Het plaatsen van M18 en M19 vergt enig knutselwerk, waarbij het lijmpistool goed werk kan verrichten.
Bestel nr.	type	lengte huis	breedte	dikte	assen/aslengte	tandwiel/worm/anker	spanning	prijs
M1	2	19	15,2	12	2 (1,5) / 13,5+12	Worm M0,4	12v	7,95
M2	4	22,5	17,2	n.v.t.	1 (1,5) / 7	-	12v	5,--
M3	4	20	12	n.v.t.	1 (1,5) / 10,7	-	9v	6,--
M4	2	26,5	15,5	12	1 (1,5) / 9,5	-	12v	5,--
M5	2	19	15,5	12	1 (1,5) / 13,5+12	Worm M0,5	12v	7,95
M7	3	15	10 ??	8 ??	1 (1,0) / 7	geen	12v	8,95
M8	3	24,5	12	10	1 (3,0) / 9	met vertragingskastje	12v	11,95
M9	3	30,5	24	18,2	1 (2,0) / 20	-	12v	3,95
M10	2 (mini)	11,5	10	8	1 (1,0) / 5	-	12v	4,95
M11	2	30,5	15,2	12	2 (1,5) / 6+6	-	12v	7,95
M12	2	32,5	23,2	18,5	2 (2,0) / 9+8	geen schroefanker	12v	9,95
M13	2	20	10	8	2 (1,0) / 5+5	-	12v	8,50
M14	open	14	13,5	9,2	2 (1,5) / 16,5+3	geen schroefanker	12v	9,50
M15	2	15	12,2	10,5	2 (1,0) / 3,5+3,5	-	12v	7,50
M16	vierk.	25,5	18,2	18,2	1 (2,0) / 16,5	6-polig, superstil	12v	n.n.b.
M17	2	33	20,2	17,3	2 (2,0) / 16	geen schroefanker	12v	9,95
M18	1			13	1 (2,0) / 8	tandwiel/Lima/Fleischmann	12v	9,95
M19	1			11	1 (2,0) / 4,5	tandwiel/Lima/Fleischmann	12v	9,95
Canon
C12	2	20	12	10	2 (1,5) / 3,5+3,5	-	12v	23,50
LN12	4	32,5	12,6	-	2 (1,5) / 8+6,5	Coreless/type Faulhaber	12v	29,50
CN12	2	33	24	18	2 (2,0) / 16+16	-	12v	24,50
Mashima Mashima's zijn van hoge kwaliteit. Laag stroomverbruik en behoorlijk afgegeven vermogen. De "10MHKx.." en "18x.." serie hebben en schroefanker, dus rustige loop en verwaarloosbare aanloopspanning resp. ankerkleef; Zij kunnen een loc ook extreem laten "kruipen" (12 minuten over 1 meter is gemeten). De nieuwe 10-serie heeft bovendien magneten van zeldzame aarden, waardoor er flink vermogen uit een klein motortje wordt geperst. Ze zijn voordelig en kunnen WEL op pulssturing en "digitaal" rijden. De 18x33 kan oudere Roco-motoren vervangen, en is tenminste vergelijkbaar met de veel duurdere "nieuwe" Roco-motoren. Ze zijn korter, dus kan er meestal nog een vliegwiel worden geplaatst (ook bij ons te verkrijgen). Inbouw in cardan-aangedreven Roco's en Lima's is eenvoudig (in/ombouwinstruktie is bij de 18-serie gevoegd). De inbouw in Roco-tenderaandrijvingen is iets lastiger. LET OP: Mashima is gestopt met de productie van motoren. OP = OP!!!
Bestel nr.	lengte	breedte	hoogte	asdiam.	aslengte	schroefgaten	onbelast mA/rpm	max. verm. Watt/rpm
Open motoren 12V
9X16	16	9	13	1,5	10/10	8 M1,4	85/31.000	0,48/12.000
9X20	20	9	13	1,5	10/10	8 M1,4	60/17.000	0,62/8.500
CAN-Motoren 12V
10X15 MHK	15	10	12	1,5	10/10	8,5+8,5 M1,4	80/12.000	0,33/8000 *
10X20 MHK	20	10	12	1,5	10/10	8,5+8,5 M1,4	70/12.000	0,70/7500 *
10X24 MHK	24	10	12	1,5	10/10	8,5+8,5 M1,4	65/19.100	1,0/9000 *
12X20	20	12	14	1,5	10/10	8+8 M1,4	50/17.000	0,68/9.500
12X24	24	12	14	1,5	10/10	8+8 M1,4	40/12.000	0,48/6.000
14X20	20,2	15,8	13,8	2,0	10/10	8+10 M1,4/M2,0	100/17.000	1,26/9.000
14X32	32,5	15,8	13,8	2,0	10/10	8+10 M1,4/M2,0	60/11.400	onbekend
16X20	20	16	16	2,0	10	10	70/17.500	1,16/8.000
16X30	30	16	16	2,0	10	10	30/10.000	1,53/5.000
18X24 1)	24	18,4	23,2	2,0	10	12	80/9.200	1,56/5.000
18X30 2)	30	18,4	23,2	2,0	10	12	85/9.000	1,60/5.000
18X33 3)	33	18,4	23,2	2,0	10	12	90/8.500	onbekend
1) geschikt voor kleinere Lima's (bijv. V80 e.d.) en Lilliput (vervanging B�hler)
2) geschikt voor cardan-Lima's
3) geschikt voor cardan-Roco's (NS 1600/1100/2200/enz. en veel DB loks)
De 18-serie wordt ook gebruikt ter vervanging van de rumoerige Trix-motoren
* Voorlopige gegevens!
BB-Units Dit zijn units die kompleet en rijklaar zijn (12V). De kwaliteit is zeer hoog! Ze zijn uitgerust met een Mashima-motor uit de 12-serie, hebben stalen wormen en schroefvormige messing wormwielen. Ook hier weer "even" onder de bak monteren. Te gebruiken als draaistel of als 2-assig frame bijv. voor (stoom-)trams of (0e-)loks. Door ons worden een paar versies uitgebracht voor bijv. de Hondekop, Mat46, DE II, enz. Het alternatief voor hen, die een betere aandrijving zoeken dat m.b.v. SPUDs. Bij een proefmodel deed een BB34 maar liefst twee uren over 1 meter (pulsgestuurd). LET OP: Uitloop product vanwege productiestop Mashima motoren! Wordt met inbouwmateriaal geleverd. Momenteel nog leverbaar uit voorraad:
Bestel nr.	wielbasis	wieltype		profiel	antislip banden	voor bijv.
BB26/110	26,0 mm	schijf 11,6 mm		RP25-110	nee	diverse
BB26,5/110/gr	26,5 mm	schijf 11,6 mm		RP25-110	ja/nee	Koploper
BB28,7/110	28,7 mm	schijf 11,6 mm		RP25-110	nee	Blokkendoos
BB28,7/110/gr	28,7 mm	schijf 11,6 mm		RP25-110	ja/nee	Blokkendoos
BB31/110	31,0 mm	schijf 11,6 mm		RP25-110	nee	diverse
BB34/110/gr	34 mm	schijf 11,6 mm		RP25-110	ja/nee	Hondekop/Mat46 vervanging Lima/DE II
Opmerking: Echte modelbouwers geven er de voorkeur aan om zonder anti-slipbandjes te rijden (banden horen onder bussen, niet onder treinen). Met digitale systemen (lastafhankelijke decoders of feedbackregelaars) worden eventuele problemen in de loopeigenschappen opgevangen. Een BB zonder bandjes loopt mooier en hoort een 4-tje op een 1% helling te kunnen trekken (mits alles soepel lopend is gemaakt). Hou er rekening mee dat een 2e BB nodig kan zijn. Bij de BB34 en BB26,5 wordt een inbouwinstruktie (NL) bijgeleverd voor de Hondekoppen/Mat46/DE II/Koploper. Bij de overige BB's een algemene instruktie voor inbouw i.o.m. Lima. De wielen met RP25-88 zijn geschikt voor de meer puristen onder ons (exakte wieldiameter voor Hondekop e.d.). Gedragen zich minder goed op oud wisselmateriaal. Losse wielen leverbaar voor de aanpassing van de andere draaistellen (1 kant ge�soleerd). De 110 wielen en de NEM-wielen rijden "overal" op. Waarschuwing: De units met "anti-slipbandjes" mogen niet zover worden belast, dat ze bij een stootblok nog vrolijk verder draaien en in rook op gaan. Lees de bijsluiter!
BB-Dummyunits Deze units hebben dezelfde maten als de BB-units. Ze zijn uitgerust met dezelfde wielen en stroomafnemers. Het enige verschil is, dat de dummy's geen aandrijving hebben. Ideaal voor hen, die er tegenop zien om hun model zodanig aan te passen dat bijv. het meelopende draaistel in een Lima treinstel moet worden aangepast. Ook ideaal voor de zelfbouwer. Leverbaar in dezelfde maten als de aangedreven BB's; wielbases 25-40 mm. Met wielen volgens "tabel BB"
Bestel nr.	wielbasis	wieltype		profiel	antislip banden
DBxxx/110	25-40 mm	zie tabel BB		zie tabel BB	nee
BB-1as Aandrijving Weer een kompleet rijklaar bonbonnetje (12V). De kwaliteit is weer zeer hoog! Uitgerust met een Mashima 12x20; hebben stalen wormen en schroefvormige messing wormwielen en rechte tandwielen. Het alternatief voor hen, die weinig ruimte hebben in hun model en waarbij 1-assige aandrijving voldoende is (kleine loks, trams, enz.). Op de puntas van 2 mm zijn geen wielen bevestigd. Wielen (SEM, Gibson, Romford en vele andere) vanaf c.a. 8 mm (eventueel met bandjes) kunnen worden gebruikt. In ernstige overweging wordt gegeven om (een) andere as(sen) pendelend op te hangen (mmer adhesie, betere stroomafname, enz.). Uiteraard weer voorzien van uitvoerige instrukties.
